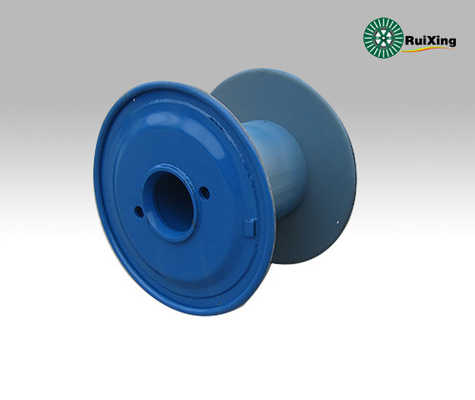

Катышка барабанчика вьюрка кабеля катушкы кабеля двойного слоя высокоскоростная для высокоскоростной переплетая машины

Технический параметр для ссылки

В соответствии со стандартами GB4004-83, JB/T7600.3-94 и DlN46395, продукт сделан общей плиты Q235 углерода стальной толстой через собрание и заварку, и заканчивать машины. Продукт имеет высокую ригидность катушкы и высокую точность. Через испытание в динамических условиях, продукт имеет стабилизированную деятельность на высокой скорости, и может быть использован для высокоскоростной машины садить на мель машины и провода чертеж-провода.

Серийный номер	Модель спецификации	Боковой диаметр D1 плиты	Главный диаметр D2	Диаметр отверстия D4 цапфы	Диаметр нося отверстия D5	Разбивочное расстояние e отверстия цапфы и отверстия нося	Внешняя ширина L1	Внутренняя ширина L2
1	400	400	224/250 280	125/127	28	100	265 300	224 250
2	500	500	280/315 355	125/127	28	100	300 375	250 315
3	560	560	315/355 400	125/127	28	100	355 425	280 355
4	630	630	355/400 450	125/127	28	100	375 475	315 400
5	710	710	400/450 500	250	40	170	425 530	355 450
6	800	800	450/500 560	250	40	170	475 600	400 500
7	1000	1000	560/630 710	250	50	250	750	630
8	1250	1250	710/800 900	250	50	250	950	800

Мы можем произвести соответствие катышк с образцом и чертежом клиента
